UNO Super Starter Kit

– Pokročilejší verze startovací sady
– programovací software Arduino Official IDE a ElegooKit
– CPU 1,2GHz Cortex A8 Processor

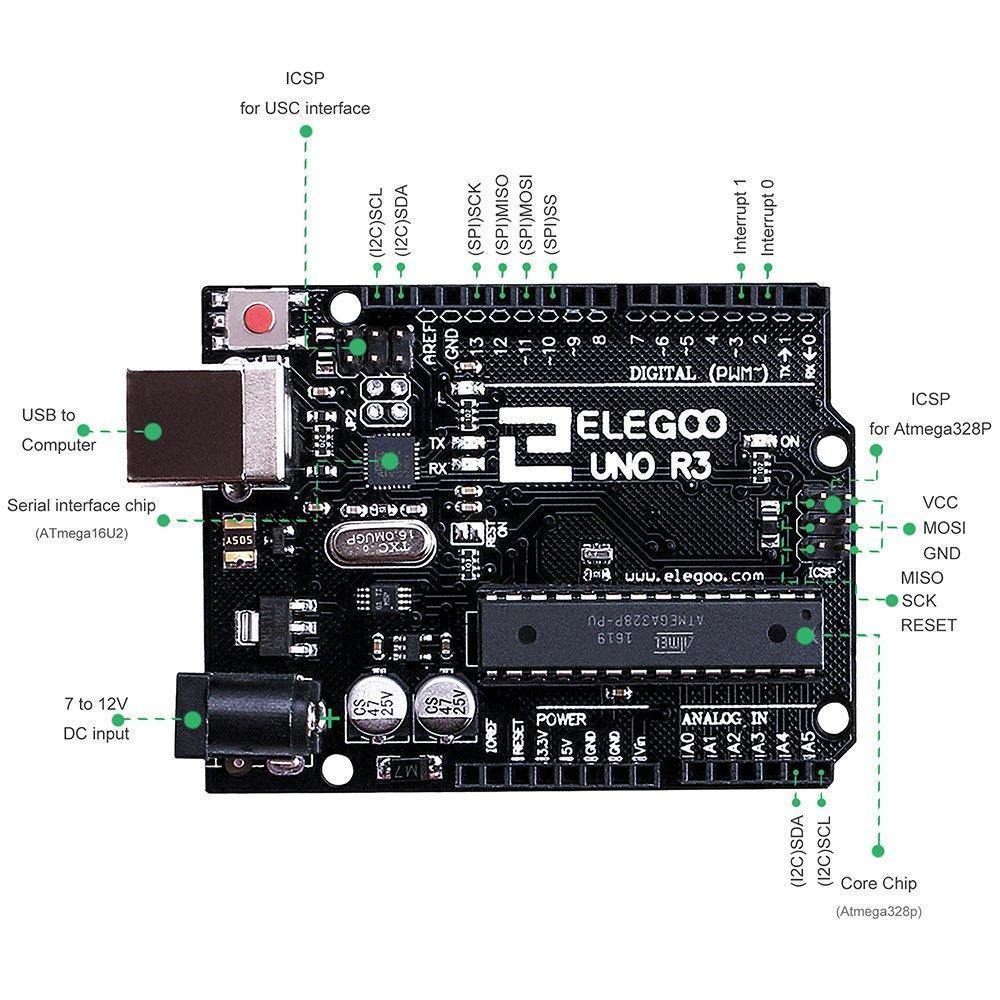

– řídicí deska Elegoo UNO R3
– USB konektivita
– 2x baterie CR2
– vhodné od 10 let.

Kde koupit

O výrobku:

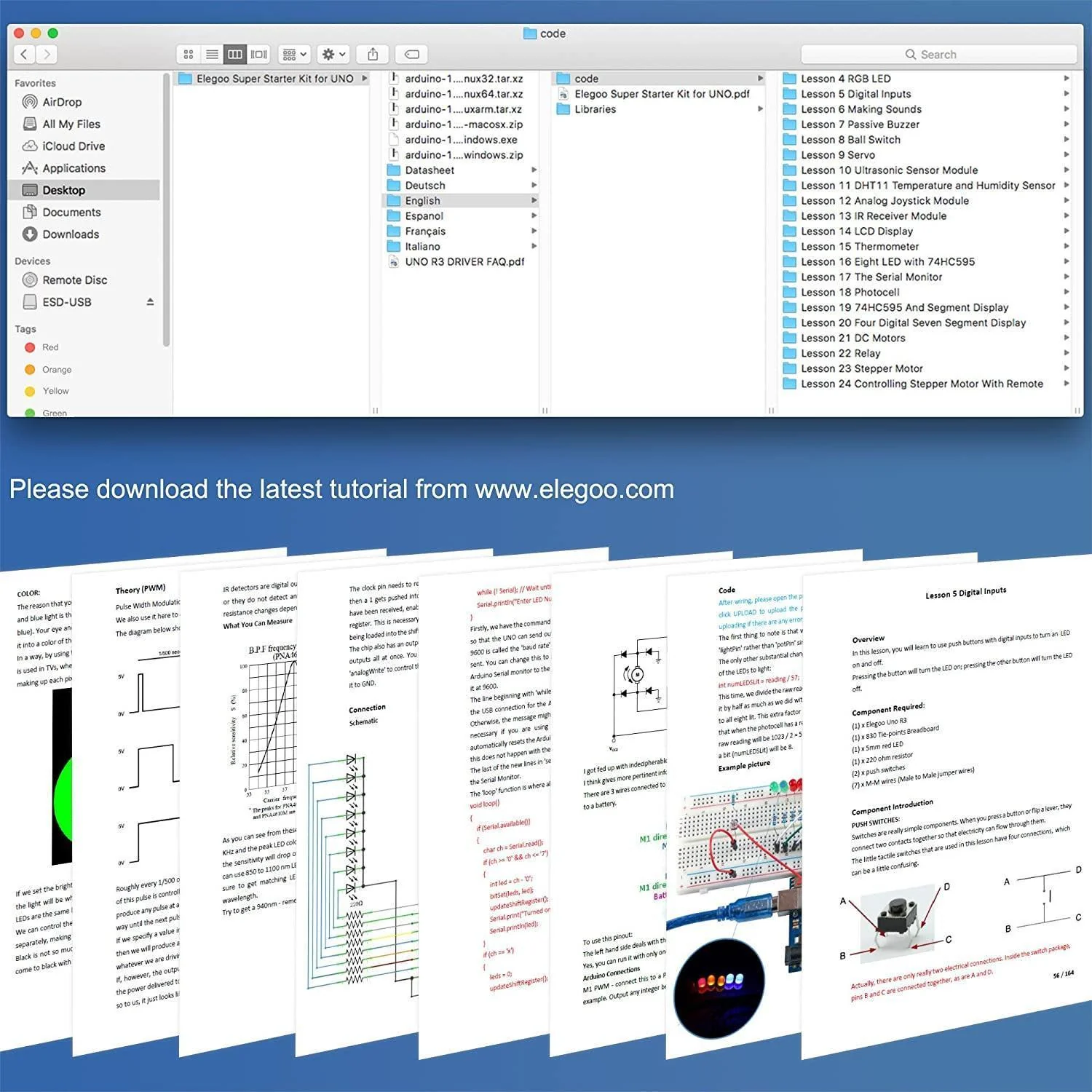

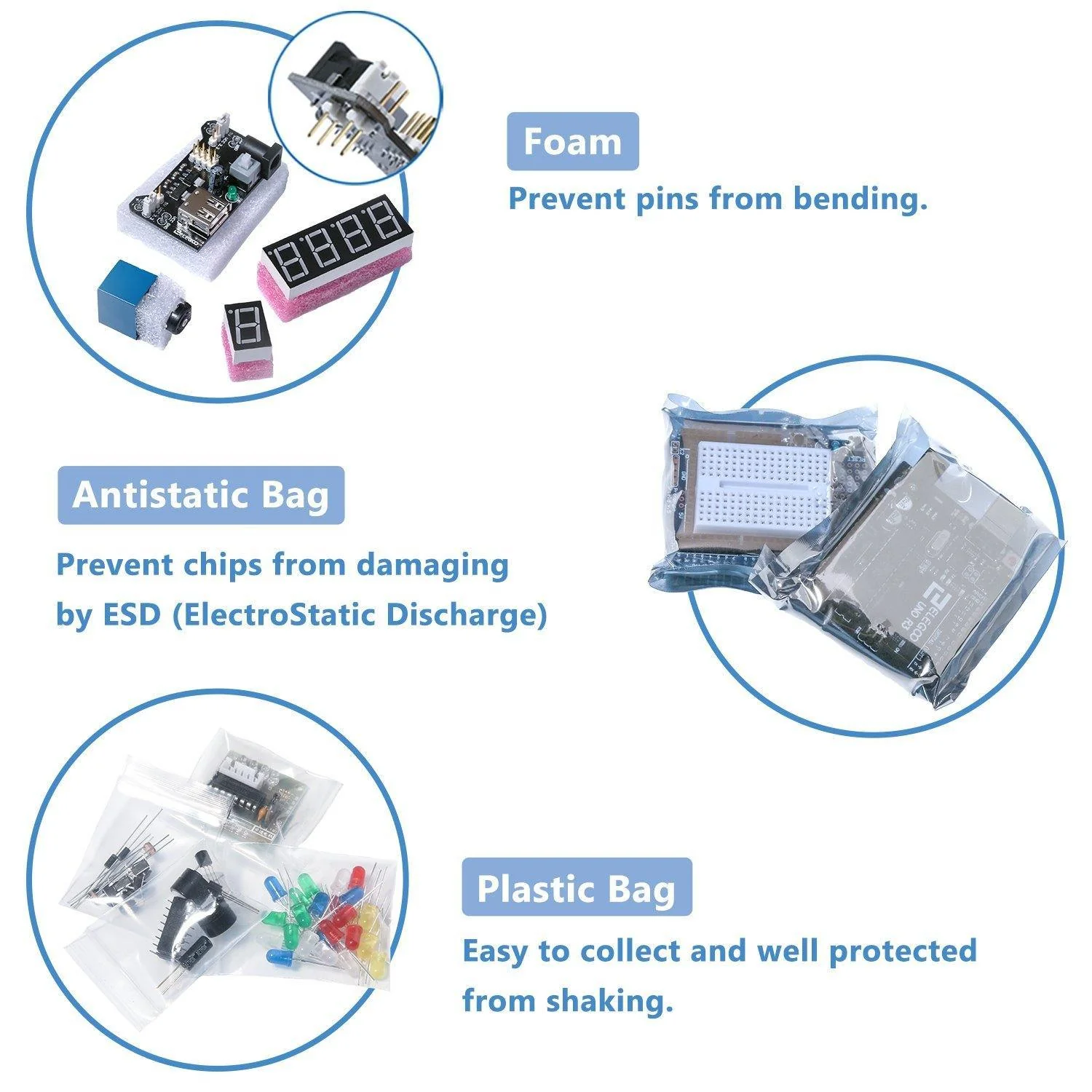

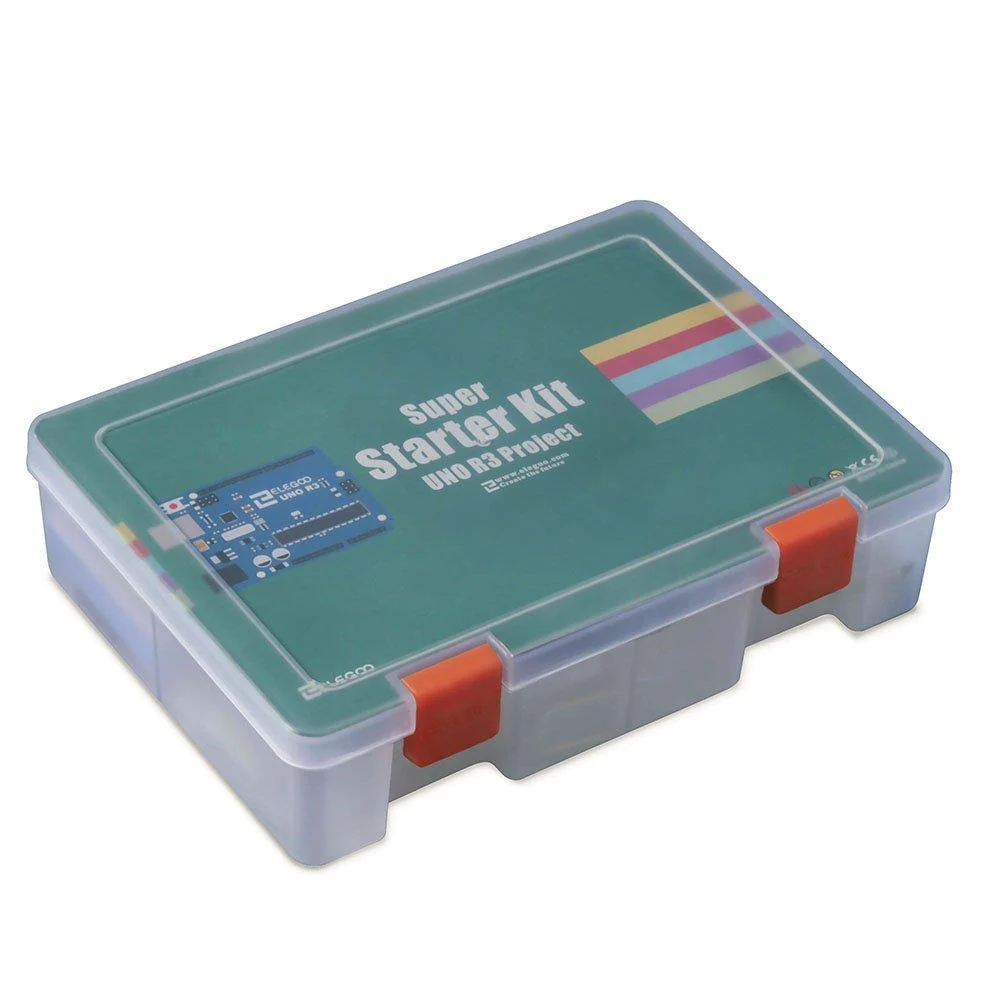

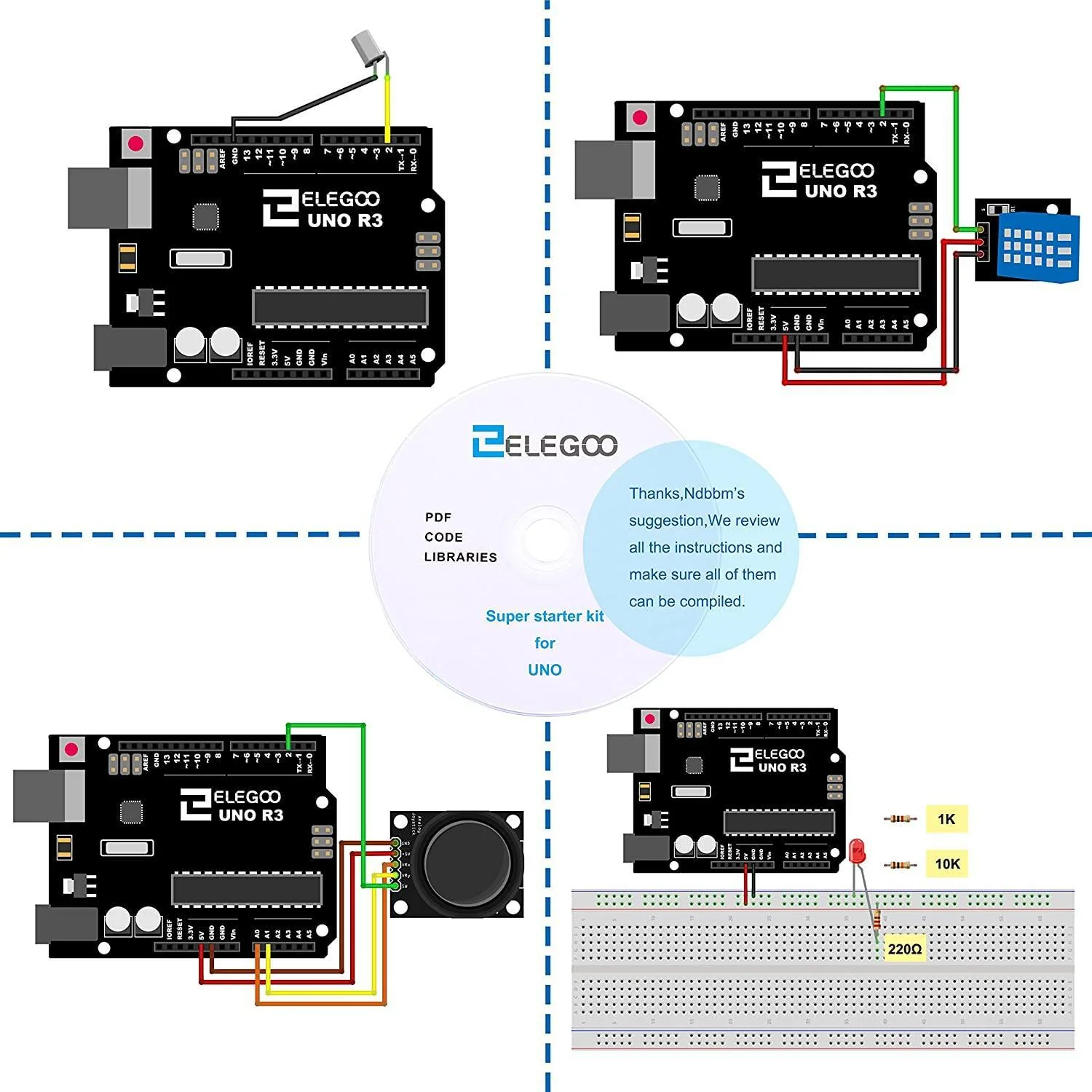

  • Bezplatný výukový program ve formátu PDF (více než 22 lekcí) a přehledný výpis v pěkném balení
  • Nejlevnější stavebnice založená na platformě Arduino pro začátky programování pro začínající zájemce.

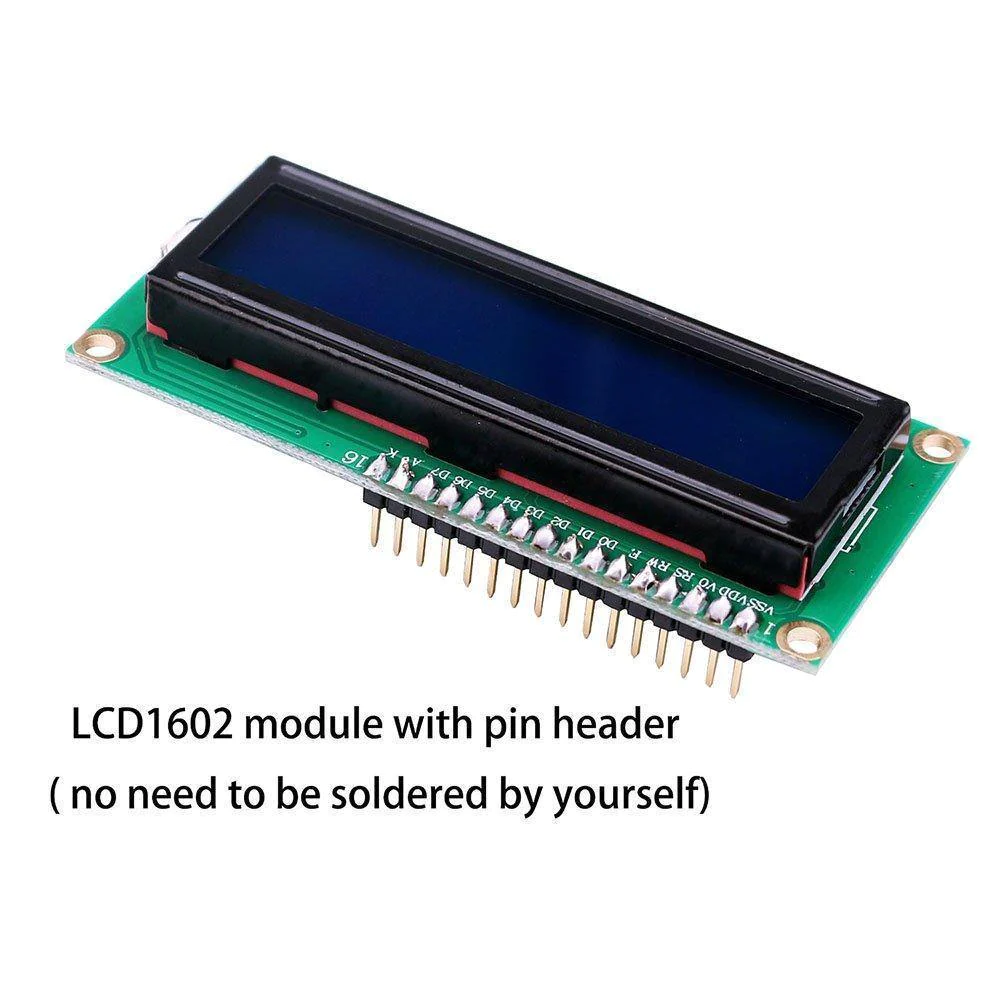

  • Modul Lcd1602 s pinovou hlavičkou (není nutné pájet svépomocí).
  • Jedná se o vylepšené startovací sady s napájecím modulem, 9V baterií se stejnosměrným proudem
  • Kvalitní stavební model draka s UNO R3. 100% kompatibilní s Arduino UNO R3, MEGA 2560 R3, NANO.

KOMPATIBILITA S OFICIÁLNÍM ARDUINO IDE, SOFTWAREM, SENZORY A KÓDY

Arduino je open-source platforma používaná k vytváření elektronických projektů. Arduino se skládá z fyzické programovatelné desky s obvody (často označované jako mikrokontrolér) a softwaru neboli IDE (Integrated Development Environment), který běží na počítači a slouží k psaní a nahrávání počítačového kódu na fyzickou desku.

Z důvodu otevřeného zdrojového kódu je výroba desek Arduino a distribuce softwaru kýmkoli povolena. Desky Arduino jsou komerčně dostupné v předmontované podobě nebo jako stavebnice pro kutily (DIY).

Elegoo je jedním z výrobců na trhu, jejichž klonované produkty jsou kompatibilní s oficiálními deskami mikrokontrolérů Arduino, mohou používat oficiální software Arduino, senzory a kódy.

74HC595 A LED DIODY

74HC595 je sériově-paralelní převodník, který má osm výstupů (dokonalých) a tři vstupy, kterými do něj přivádíte data po jednotlivých bitech.

Díky tomuto čipu je řízení LED diod o něco pomalejší (LED diody můžete měnit jen asi 500 000krát za sekundu místo 8 000 000 za sekundu), ale stále je to opravdu rychlé, mnohem rychlejší, než je člověk schopen detekovat, takže to stojí za to.

 Posunovací registr 74HC595 je typ čipu, který obsahuje něco, co si lze představit jako osm paměťových míst, z nichž každé může být buď 1, nebo 0. Abychom každou z těchto hodnot zapnuli nebo vypnuli, přivádíme data pomocí pinů „Data“ a „Clock“ čipu.

4-MÍSTNÝ 7-SEGMENTOVÝ DISPLEJ

7 segmentové displeje se skládají ze 7 LED diod, tzv. segmentů, uspořádaných do tvaru „8“. Většina 7segmentových displejů má ve skutečnosti 8 segmentů s tečkou na pravé straně číslice, která slouží jako desetinná tečka.

Při použití 4místného 7segmentového displeje se k ovládání toho, která číslice se zobrazí, používá společný anodový nebo společný katodový kolík. I když pracuje pouze jedna číslice, princip perzistence vidění umožňuje vidět všechna zobrazená čísla, protože každá rychlost snímání je tak vysoká, že intervaly téměř nevnímáte.

 Sestavením obvodu a úpravou programu mohou uživatelé vytvořit jednoduchý displej zobrazující určitá čísla nebo složitěji odpočítávací časovač nebo elektrickou házecí kostku.

MOTOR STEPPER

Krokové motory jsou stejnosměrné motory, které se pohybují po jednotlivých krocích. Mají více cívek, které jsou uspořádány do skupin zvaných „fáze“. Zapojením jednotlivých fází postupně se motor otáčí krok za krokem.

Pomocí krokového motoru řízeného počítačem lze dosáhnout velmi přesného polohování a/nebo řízení rychlosti. Z tohoto důvodu jsou krokové motory volbou pro mnoho aplikací přesného řízení pohybu.

Nejjednodušším způsobem propojení unipolárního krokového motoru s deskou UNO je použití rozbočovacího modulu. pro čip tranzistorového pole ULN2003A a přivést napětí na každou z cívek v určitém pořadí.

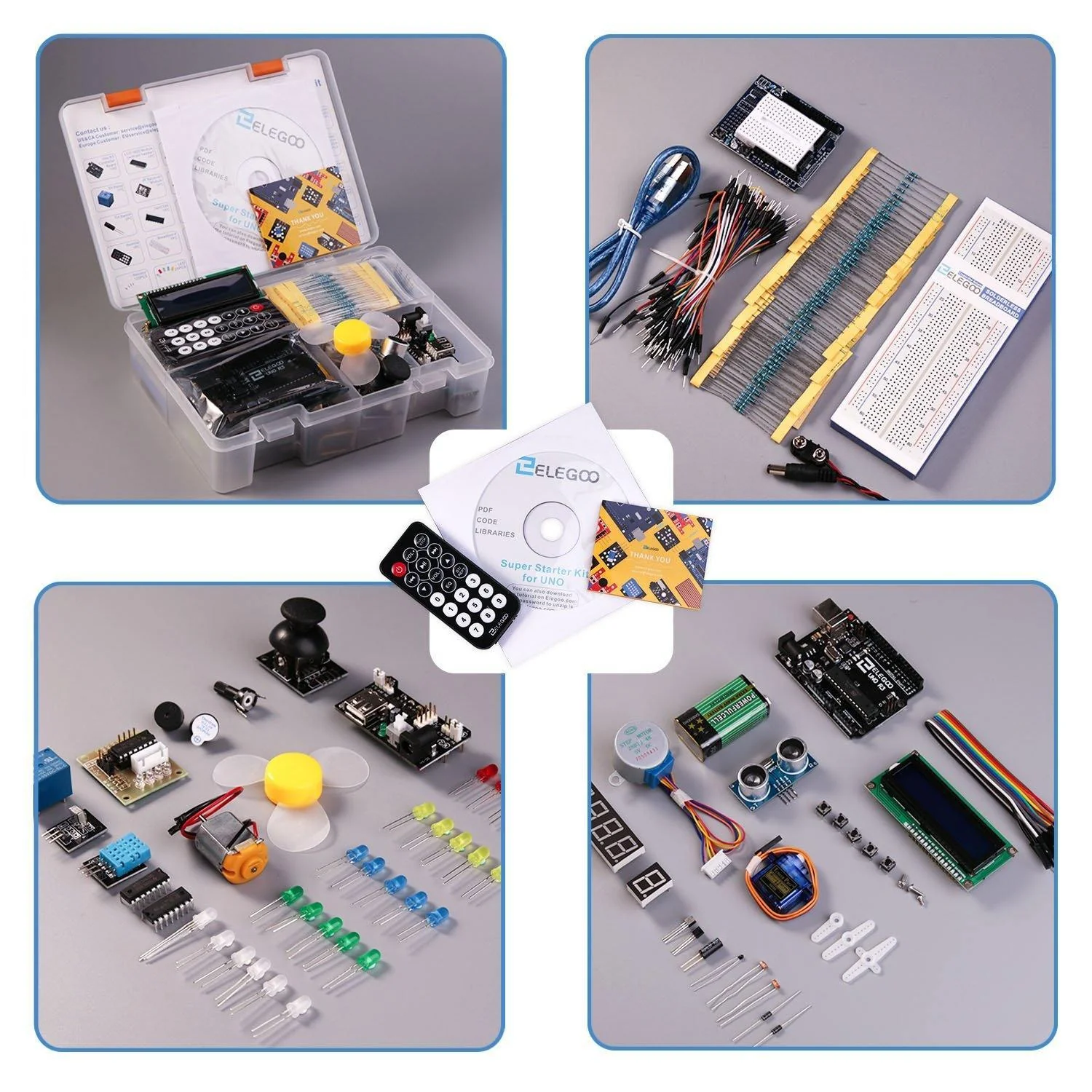

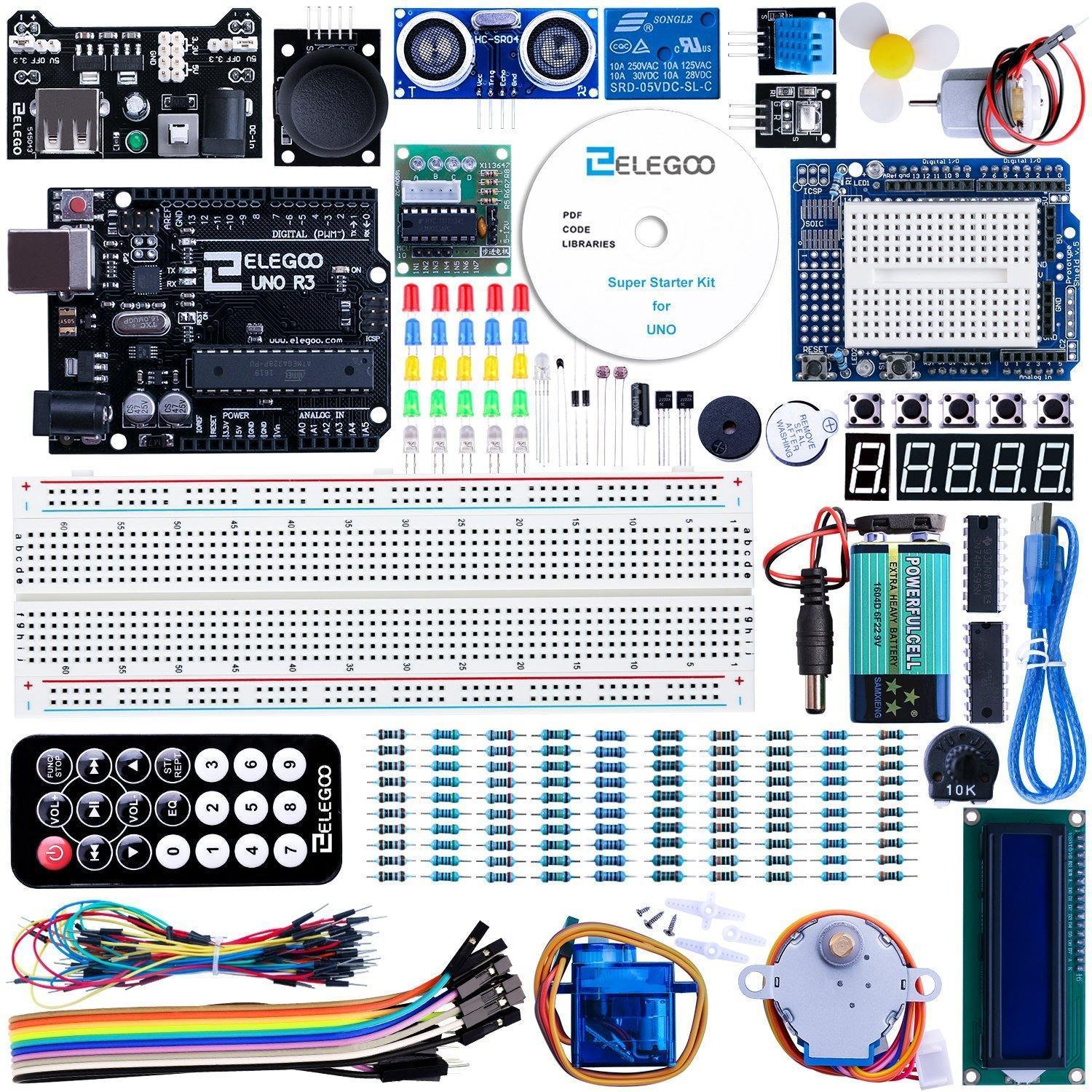

Seznam součástek:

1ks řídicí deska UNO R3

1ks Modul LCD1602 ( s konektorem)

1ks rozšiřující deska Breadboard

1ks napájecí modul (POZOR: nepoužívejte vyšší napětí než 9V)

1ks Modul joysticku

1ks IR přijímač

1ks Servomotor (SG90)

1ks krokový motor

1ks deska ovladače krokového motoru ULN2003

1ks Ultrazvukový senzor

1ks Modul teploty a vlhkosti DHT11

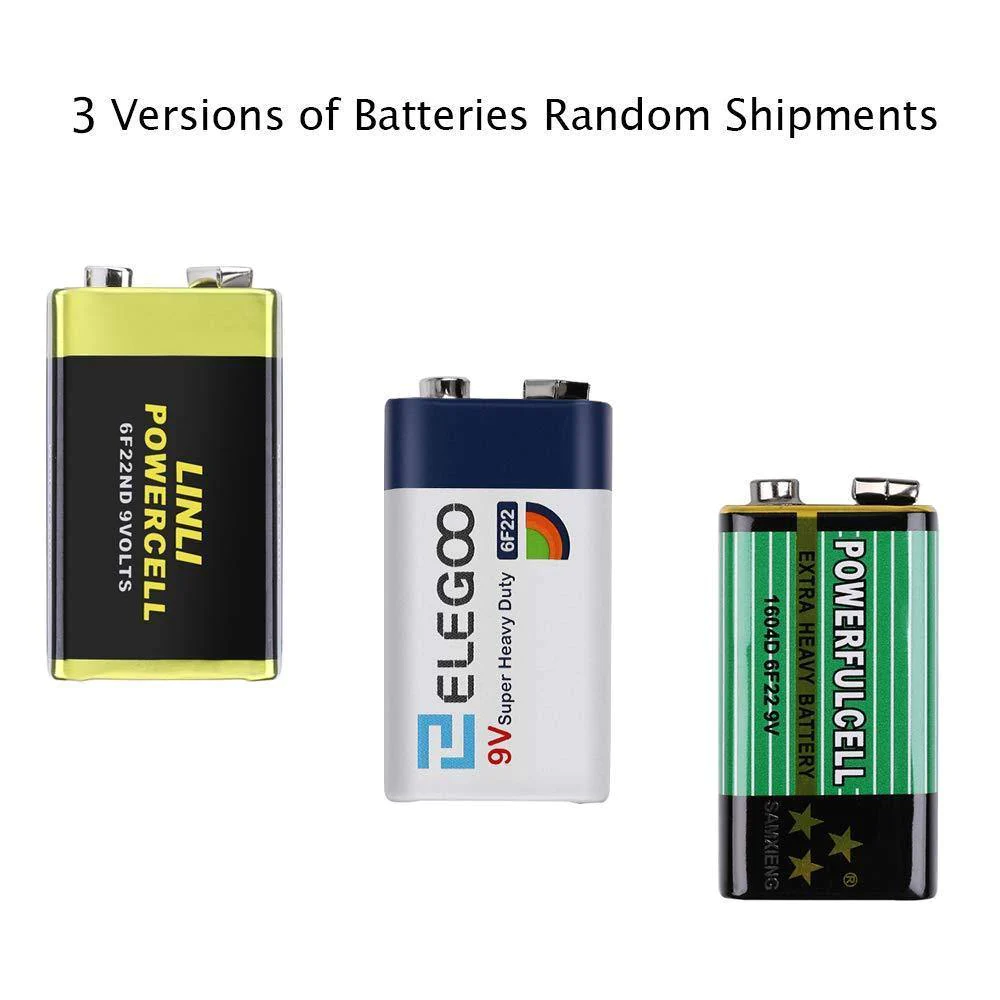

1ks 9V baterie s DC

1ks 65 propojovací drát

1ks USB kabel

1ks Aktivní bzučák

1ks pasivní bzučák

1ks Potenciometr

1ks 5V relé

1ks Breadboard

1ks Dálkové ovládání

1ks Náklonový spínač 5ks Tlačítko (malé)

1ks 1místný 7segmentový displej

1ks 4místný 7segmentový displej

5ks žlutá LED dioda

5ks modrá LED dioda

5ks zelená LED dioda

5ks červených LED diod

1ks RGB LED

2ks fotorezistor

1ks termistor

2ks usměrňovací dioda (1N4007)

2ks tranzistor NPN (PN2222)

1ks integrovaný obvod 74HC595

120ks rezistor

10ks Drát DuPont samice-samec.

1ks 130 stejnosměrný motor
1ks Lopatka ventilátoru

Pro děti ve věku 12+
