NANO 3 Controller Board Blue

– Programovatelná řídicí deska bez kabelů
– 3 ks
– programovací software Arduino Official IDE a ElegooKit
– mikrokontrolér ATmega328P
– 14 digitálních pinů
– RAM 32 MB SRAM
– flash paměť 32 kB
– konektivita miniUSB
– vhodné od 10 let

Kde koupit

O výrobku:

  • Nano používá čipy ATmega+328P a CH340, nikoli FT232 jako oficiální Arduino, takže použijte ovladač z našich stránek.

  • Je to nejmenší, kompletní a breadboard friendly deska. Má vše, co má Diecimila/Duemilanove (elektricky), s více analogovými vstupními piny a jumperem AREF +5V na desce.

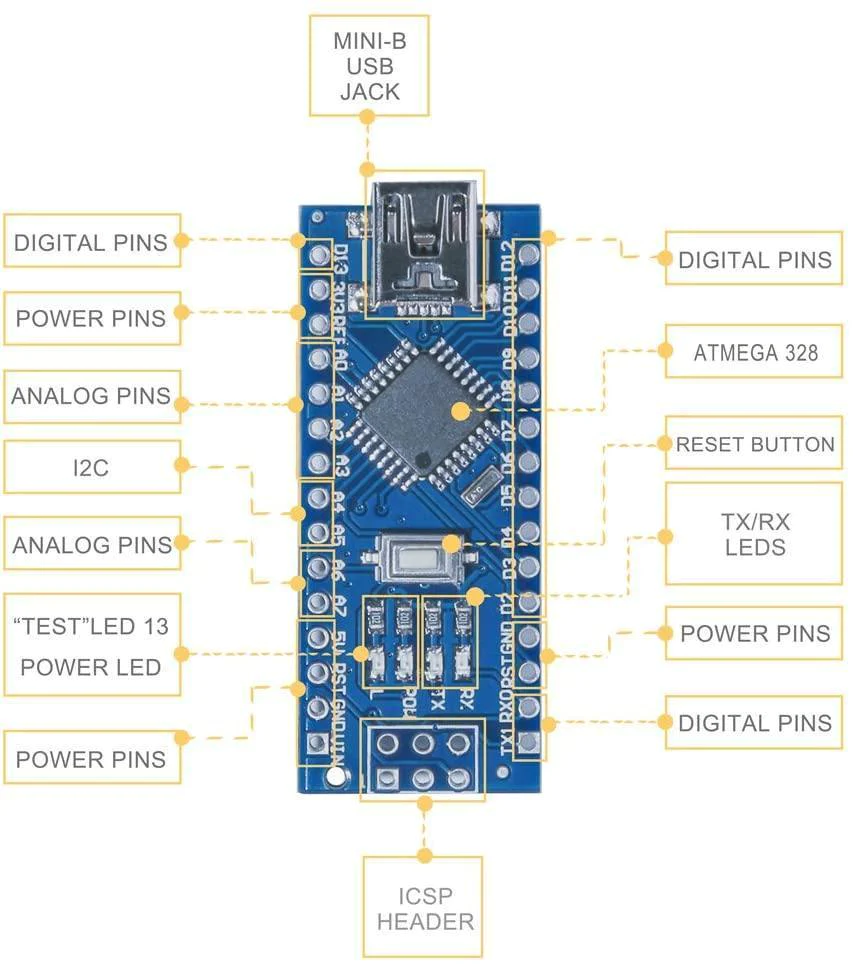

  • Nano má chlebodárnost Boarduina a Mini+USB s menšími rozměry než obě, takže uživatelé mají více místa na chlebodárné desce. Má rozložení pinů, které dobře funguje s Mini nebo Basic Stamp (TX, RX, ATN, GND na jedné straně, napájení a zem na druhé).

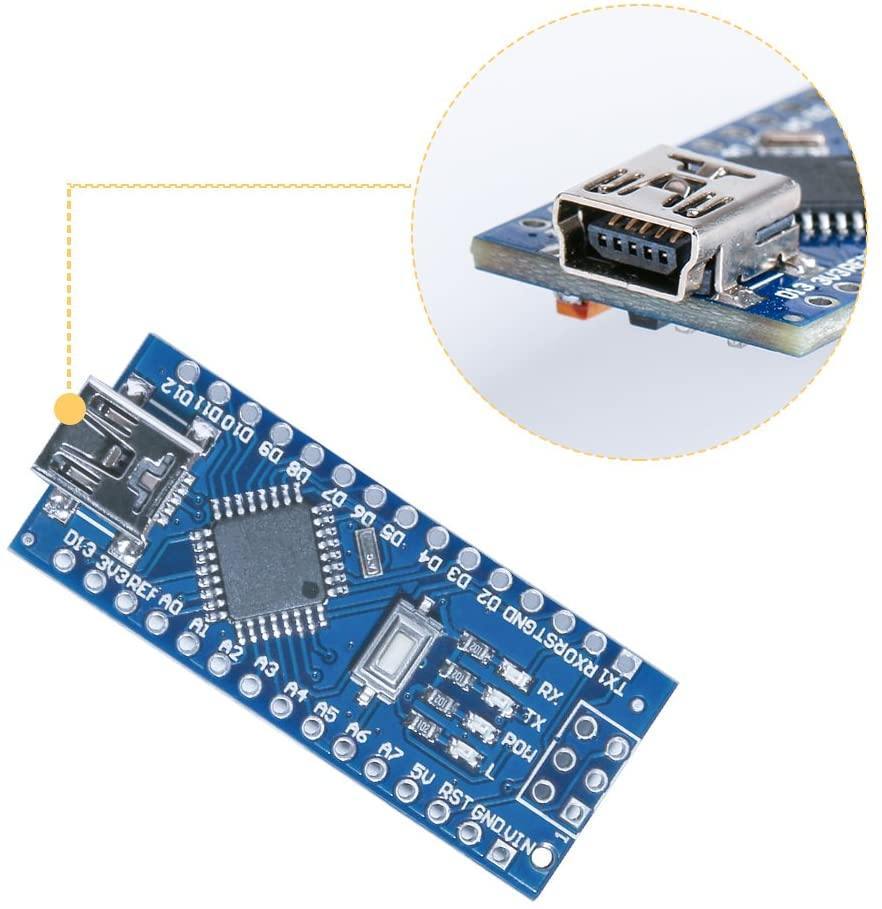

  • Nano lze napájet přes USB připojení Mini-B, 7-12V neregulované externí napájení (pin 30) nebo 5V regulované externí napájení (pin 27). Zdroj napájení je automaticky vybrán na zdroj s nejvyšším napětím.

  • Naučte se snadno ovládat Arduino Nano: Naše deska ELEGOO Nano je ideální volbou jak pro začátečníky, tak pro experty, přičemž jsou k dispozici výukové programy, které vám pomohou začít.

Deska Elegoo Nano Board je malá, kompletní a vhodná pro použití na desce, založená na ATmega328P, která funguje s mini USB kabelem.

Desku Elegoo Nano lze napájet prostřednictvím připojení USB, neregulovaného externího napájení 6-12 V (pin 30) nebo regulovaného externího napájení 5 V (pin 27).

Elegoo Nano má řadu zařízení pro komunikaci s počítačem nebo jinými mikrokontroléry.

    • Deska Elegoo Nano Board
    • Pěkné desky, pěkná cena
    • Instalace ovladače systému Windows je snadná.
    • Spotřeba energie je nízká.

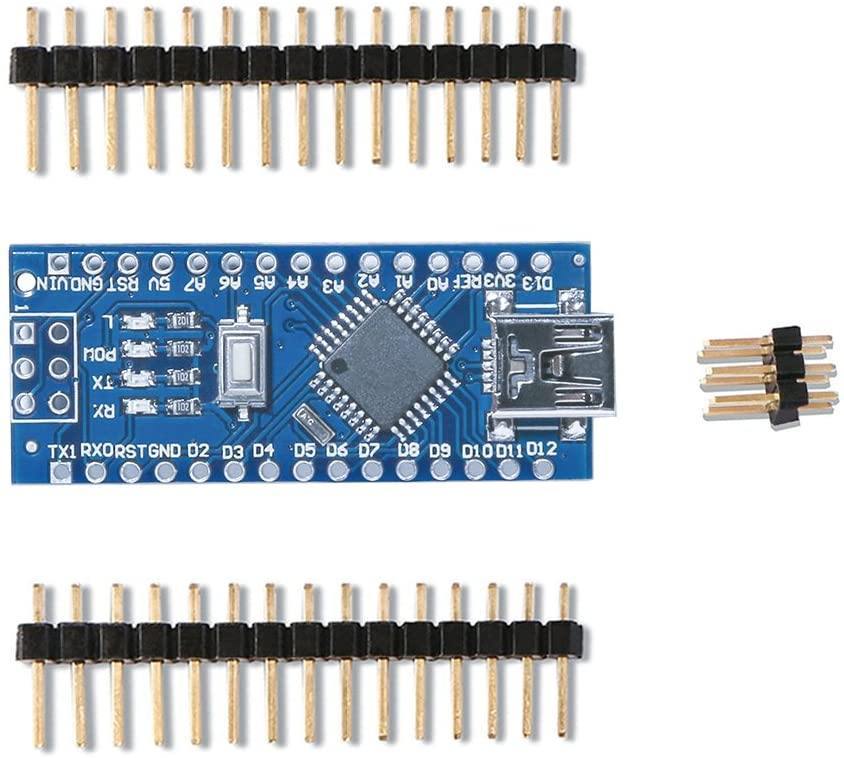

    • Kolíky hlavičky nejsou připájeny.

    Vstup a výstup

    Každý ze 14 digitálních pinů na Nano lze použít jako vstup nebo výstup pomocí funkcí pinMode(), digitalWrite() a digitalRead().

    Některé piny mají specializované funkce:

    Sériové: 0 (RX) a 1 (TX). Slouží k příjmu (RX) a vysílání (TX) sériových dat TTL. Tyto piny jsou připojeny k odpovídajícím pinům čipu USB CH340G.

    Klasický projekt LED s deskou Nano Board

    Tento ukázkový projekt ukazuje to nejjednodušší, co můžete s deskou Elegoo Nano udělat, abyste viděli fyzikální výstup: bliká vestavěná LED dioda stejně jako hvězda na obloze.

    Hardware potřebný pro tento projekt:

    • 1 x deska Nano
    • 1 x Mini USB kabel
    • 1 x Breadboard
    • 2 x kabely

    Klasický projekt LED s deskou Nano Board

    Nano je malá, kompletní deska vhodná pro použití na desce, která je založena na ATmega328 (Arduino Nano 3.x). Má víceméně stejné funkce jako oficiální Arduino/Genuino UNO, ale v jiném balení. Chybí jí pouze konektor pro stejnosměrné napájení a místo standardního kabelu USB pracuje s kabelem Mini-B.

     Ovladač pro Elegoo Nano V3.0 si můžete stáhnout z oficiálních stránek ELEGOO.

     POZOR: pro použití desky NANO je potřeba zvlášť pořídit kabel mini USB.

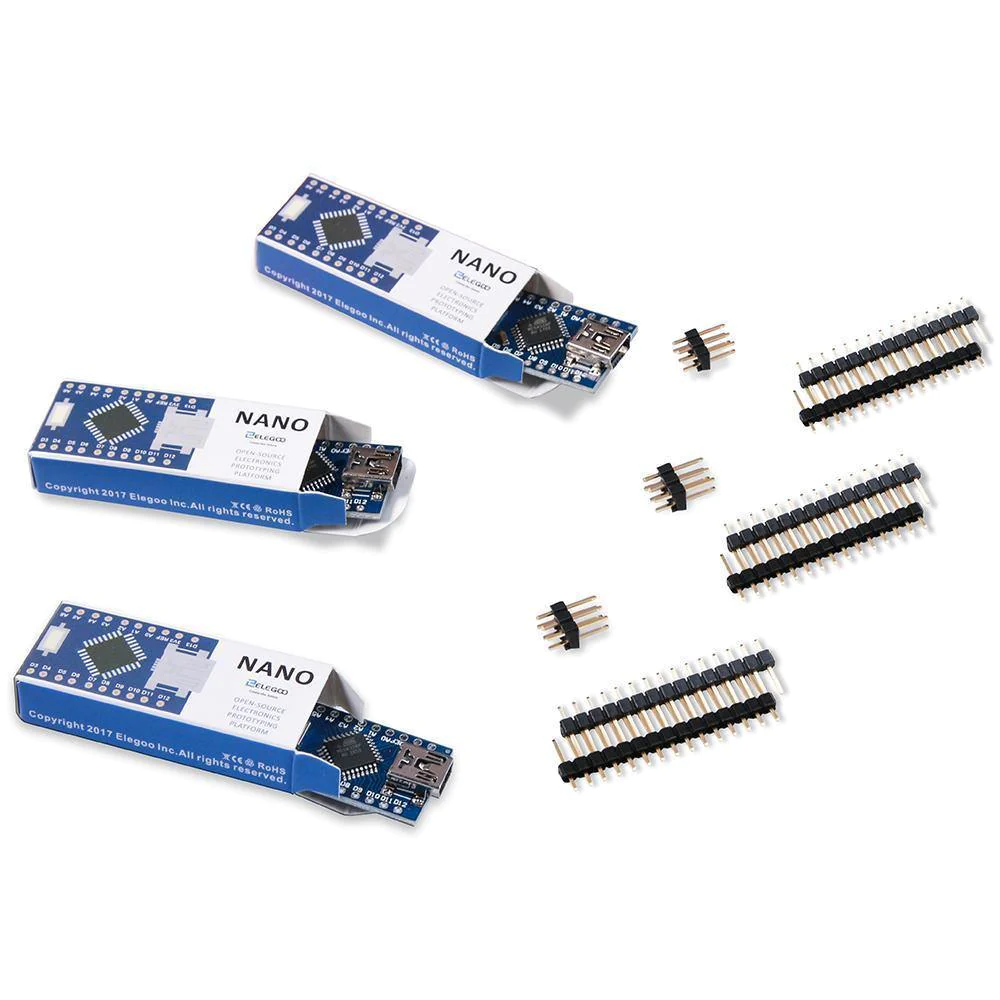

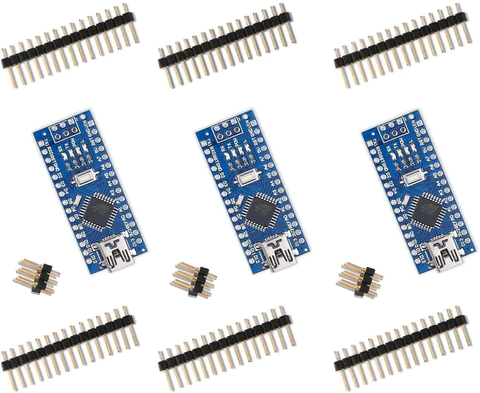

     Balení obsahuje : 3 X deska Nano

     Velikost desky plošných spojů: 18 x 45 mm Hmotnost: 7 g

      Technické specifikace:

      • Mikrokontrolér: ATmega328;Architektura: AVR
      • Pracovní napětí: 5 V;
      • Flash paměť: ATR: 3,5 mm: Flash: 32 KB, z toho 2 KB využívá bootloader
      • SRAM: 2 KB; EEPROM: 1 KB
      • Rychlost taktování: 16 MHz; Analogové vstupní/výstupní piny: 8
      • Stejnosměrný proud na vstupně-výstupní piny: 1: 40 mA (I/O piny)
      • Vstupní napětí: 7-12 V; Spotřeba energie: 1,5 V: 19 mA
      • Výstup PWM: 6; Digitální I/O piny: 22
