MEGA 2560 Controller Board

– Řídicí deska MEGA 2560
– programovací software Arduino Official IDE a ElegooKit
– model CPU 1,2GHz Cortex A8 Processor
– mikrokontrolér ATmega+2560
– 54 digitálních I/O pinů (15 výstupů PWM)
– 16 analogových vstupů
– 4 hardwarové sériové porty (UART),
– flash paměť 256 kB
– 8 kB SRAM
– 4 kB EEPROM
– taktovací frekvence 16 MHz
– LED_BUILTIN 13
– konektivita USB
– vhodné od 10 let

Kde koupit

O výrobku:

  • Mega je 100% kompatibilní s Arduino IDE a většinou shieldů určených pro Arduino mega R3，RoHS Compliant

  • Čip je Atmega+2560-16au a 16u2, stejný jako oficiální verze.

  • Vylepšená a expertní verze: 1. 0 pinout: přidány piny SDA a SCL, které jsou v blízkosti pinu AREF, a další dva nové piny umístěné v blízkosti pinu RESET, IOREF, které umožňují přizpůsobení shieldů napětí poskytovanému z desky. V budoucnu budou shieldy kompatibilní jak s deskami používajícími AVR, které pracují s 5 V, tak s deskami Due, které pracují s 3,3 V. Druhý je nepřipojený pin, který je vyhrazen pro budoucí účely.

  • Silnější obvod RESET. Použijte 5. 5 * 2. 1mm DC barelový konektor (kompatibilní s 5. 5 * 2. 5mm DC barelovým konektorem).

  • Obsahuje vše potřebné pro podporu mikrokontroléru; stačí jej připojit k počítači pomocí kabelu USB nebo napájet pomocí adaptéru AC-DC nebo baterie a můžete začít pracovat.

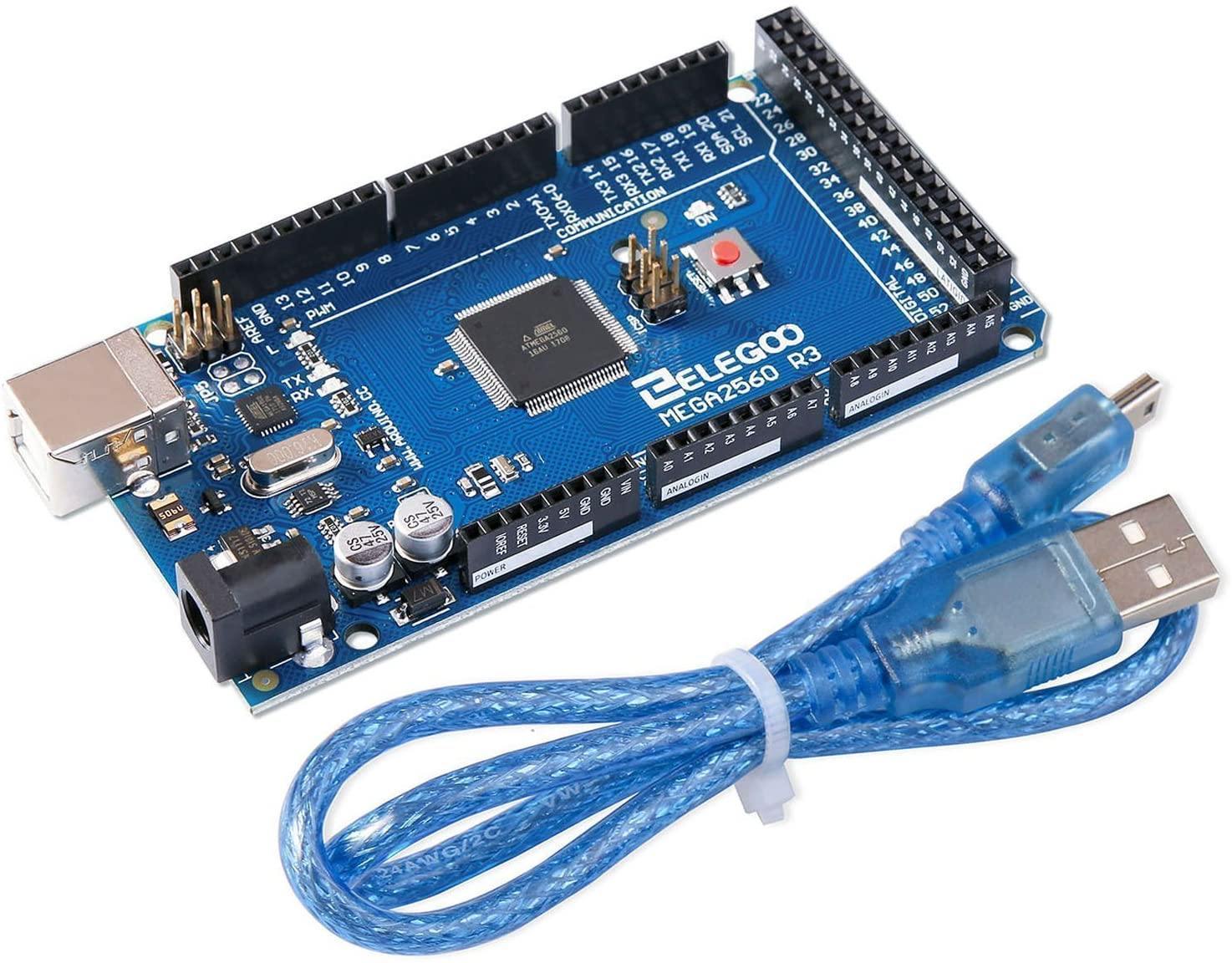

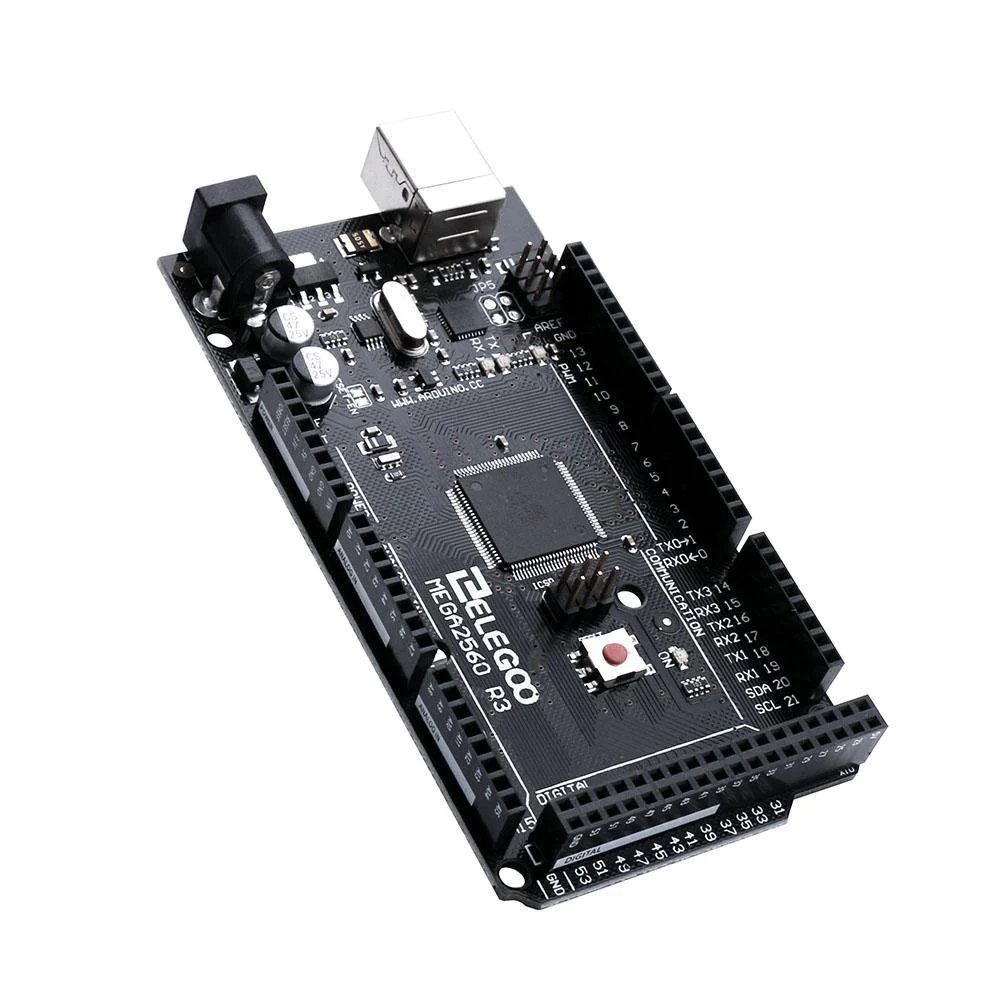

ELEGOO MEGA 2560 R3

Elegoo Mega 2560 R3 je deska s mikrokontrolérem ATmega2560. Je určena pro složitější projekty. Bude inteligentní volbou desky pro 3D tiskárny, robotické projekty a další projekty s 54 digitálními I/O piny (z nichž 15 lze použít jako PWM výstupy), 16 analogovými vstupy a větším prostorem pro váš náčrtek. To dává vašim projektům dostatek prostoru a možností.

DETAILY O PRODUKTE

ATmega2560 řídicí desky Elegoo Mega 2560 R3 má 256 KB paměti flash pro ukládání kódu (z toho 8 KB pro zavaděč), 8 KB paměti Spram a 4 KB paměti EEPROM (kterou lze číst a zapisovat pomocí knihovny Eeprom).

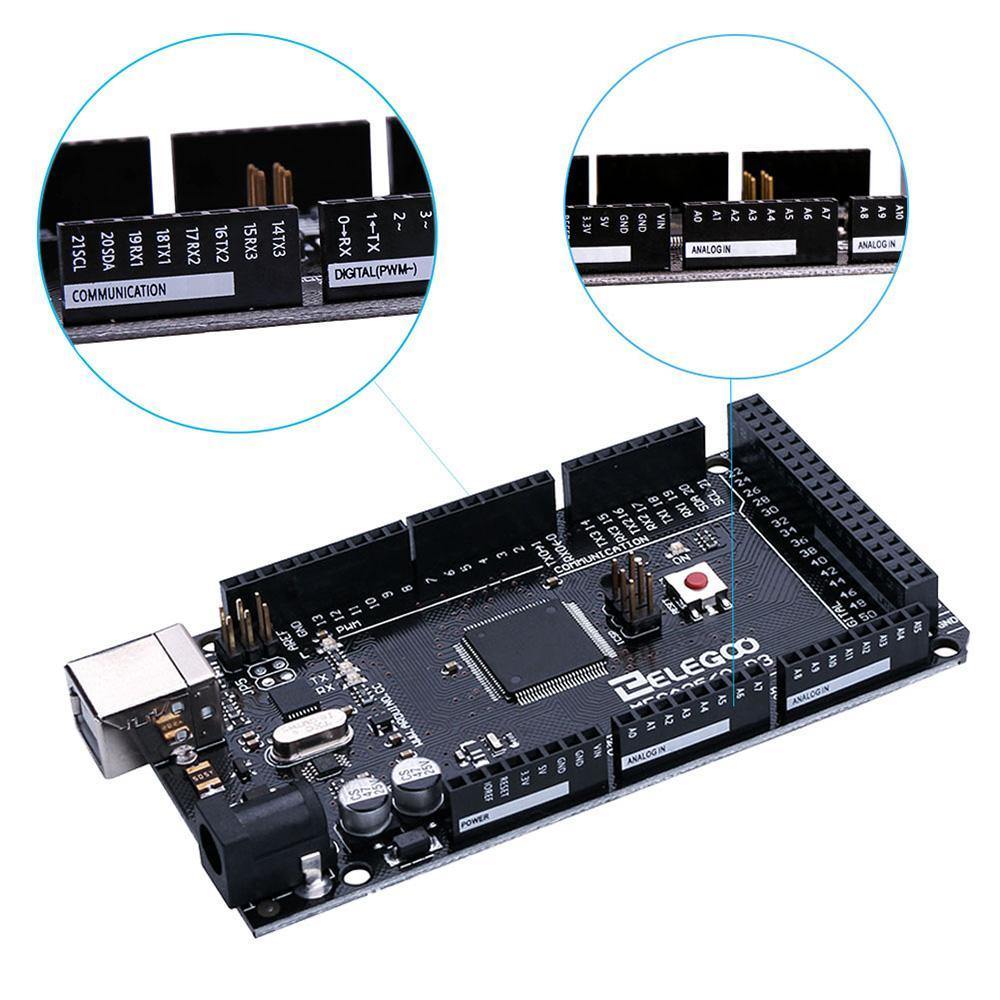

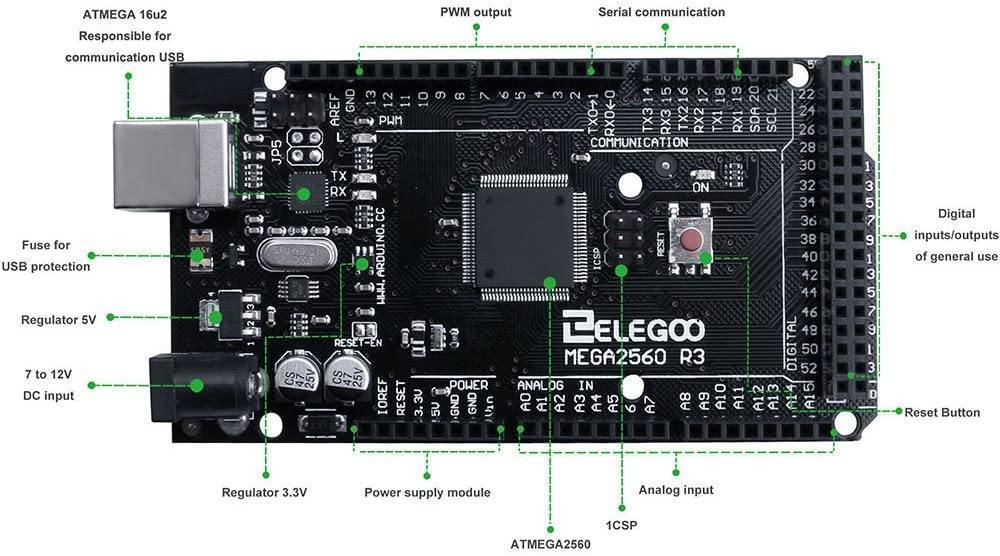

Kromě 54 digitálních I/O pinů a 16 analogových vstupů má také 4 UARTy (hardwarové sériové porty), krystalový oscilátor 16 MHz, připojení USB, napájecí konektor, hlavičku ICSP a tlačítko reset. Poskytuje vše potřebné pro podporu mikrokontroléru. Pro spuštění jej jednoduše připojíte k počítači pomocí kabelu USB nebo jej budete napájet pomocí adaptéru AC-DC nebo baterie.

ATmega2560 na Elegoo Mega 2560 je dodáván s předprogramovaným zavaděčem, který umožňuje nahrát do něj nový kód bez použití externího hardwarového programátoru. Mega 2560 má nastavitelnou pojistku, která chrání porty USB počítače před zkratem a nadproudem. Ačkoli většina počítačů poskytuje vlastní interní ochranu, pojistka poskytuje další vrstvu ochrany. Pokud je na port USB přivedeno více než 500 MA, pojistka automaticky přeruší spojení, dokud se zkrat nebo přetížení neodstraní.

RŮZNÉ METODY NAPÁJENÍ:

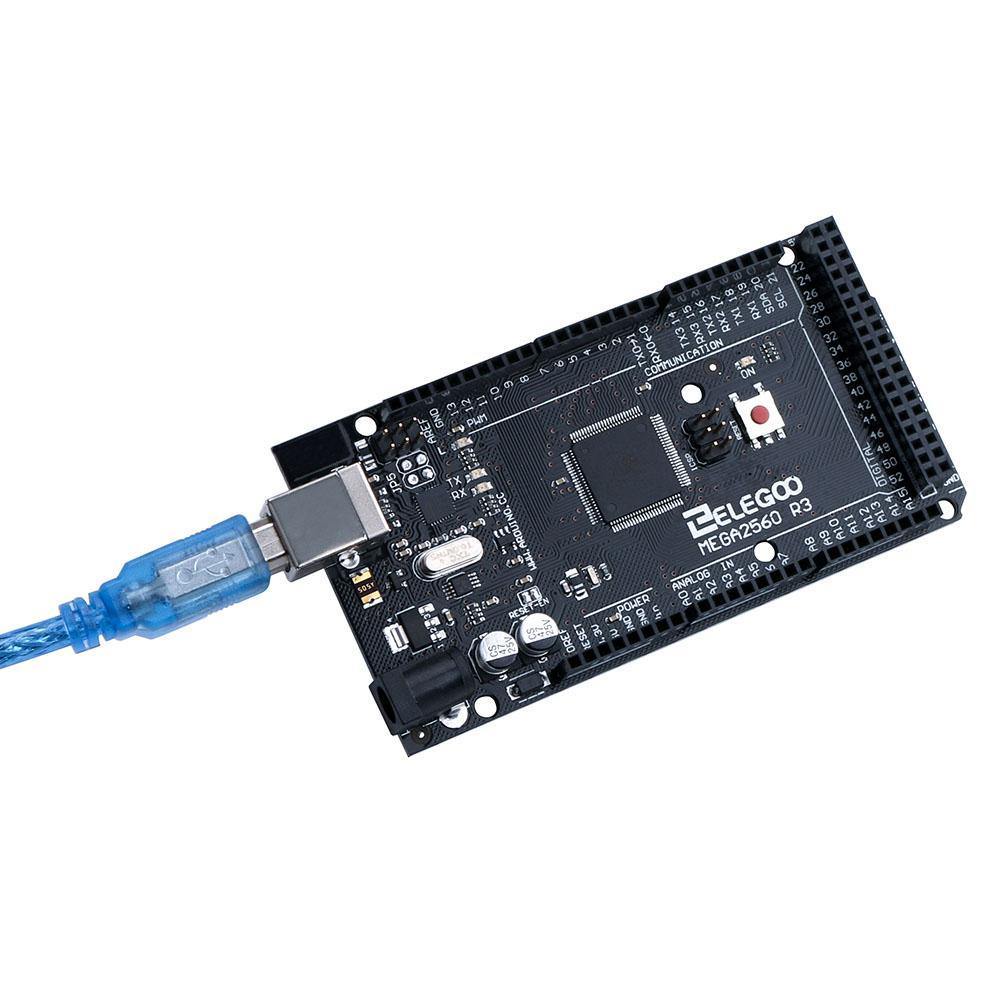

Elegoo Mega 2560 R3 lze napájet přes USB nebo externím zdrojem. Zdroj napájení se vybírá automaticky.

Externí (jiné než USB) napájení může pocházet buď z adaptéru AC-DC (wall-wart), nebo z baterie.

Adaptér lze připojit zasunutím 2,1mm zástrčky s kladným středem do napájecího konektoru desky.

Vodiče z baterie lze zasunout do záhlaví pinů GND a Vin konektoru POWER.

TECHNICKÁ SPECIFIKACE:

Mikrokontrolér: ATmega2560
Řídicí čip: Atmega2560-16au a Atmega16u2
Provozní napětí: 5V ; Vstupní napětí (doporučené): 7-9V
Digitální vstupní/výstupní piny: 54 (z toho 15 poskytuje výstup PWM)
Analogové vstupní piny: 16 STEJNOSMĚRNÝCH VSTUPŮ
Proud na jeden I/O pin: 40 mA ; Stejnosměrný proud pro 3,3V pin: 50 mA
Paměť Flash: 256 KB, z toho 8 KB používá zavaděč
SRAM: 8 KB EEPROM: 4 KB Rychlost taktování: 16 MHz LED_BUILTIN: 13
Délka: 101,5 mm Šířka: 53,3 mm Hmotnost: 34 g
